Situatietekening

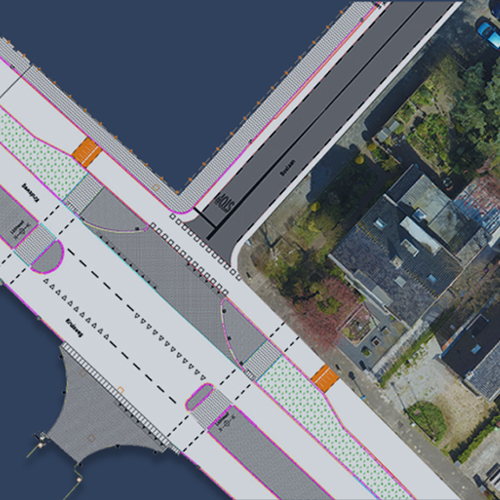

Situatietekening laten maken vanuit een nauwkeurige drone meting
Before
After
De ruwe data die wij inwinnen kan in veel gevallen heel waardevol zijn. Maar wij begrijpen heel goed dat er soms ‘gewoon’ een tekening moet komen. Wij zetten de ingewonnen drone data om naar een 2D of 3D situatiemeting of revisietekening. In CAD met NLCS laagnamen of een ander gewenste standaard. Ook leverbaar in GIS.

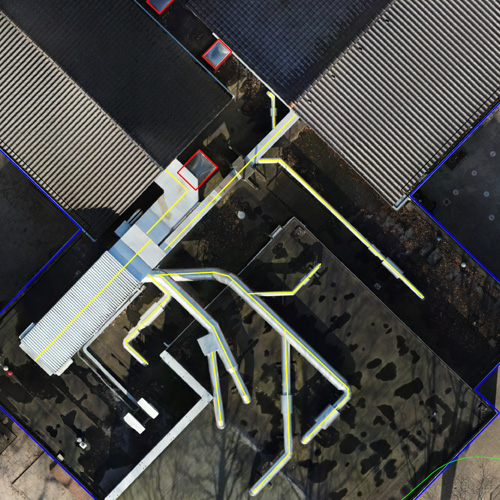

Kies zelf het benodigde lijnwerk en elementen
Altijd met zeer hoge resolutie orthophoto als onderlegger
Sneller, vollediger & betaalbaarder dan traditionele wijzes
Before
After
VERTROUWD DOOR BOUWEND EN ONTWIKKELEND NEDERLAND
VERTROUWD DOOR BOUWEND EN ONTWIKKELEND NEDERLAND
Ben ik op de juiste pagina?
Wat verstaan wij onder een situatietekening?
In de branche is er een wildgroei aan termen, standaarden en bestandstypes. Daarnaast maakt men situatietekeningen van kelders, maar ook van complete steden. Het grote voordeel van een drone meting is dat wij in korte tijd een grote oppervlaktes kunnen inscannen. Vaak zijn wij al voordeliger dan de landmeter vanaf ongeveer 5000 m2 (afhankelijk van de complexiteit van het project).
Wat is het wel? En wat niet?
Een situatietekening (situatiemeting of topografische meting) is een verzameling van (2D en/of 3D) lijnwerk, elementen en objecten van vrijwel alles wat men buiten tegenkomt. Wij halen deze gegevens uit drone datasets, wat tal van voordelen biedt. Een situatiemeting wordt vaak gebruikt om de bestaande situatie in te meten als onderlegger voor ontwerp, werkvoorbereiding, beheer of revisie.
Lijnwerk van alles wat je buiten tegenkomt
Puntobjecten van al het straatmeubilair en bomen
Als onderlegger om op te ontwerpen
De BGT maar dan next-level

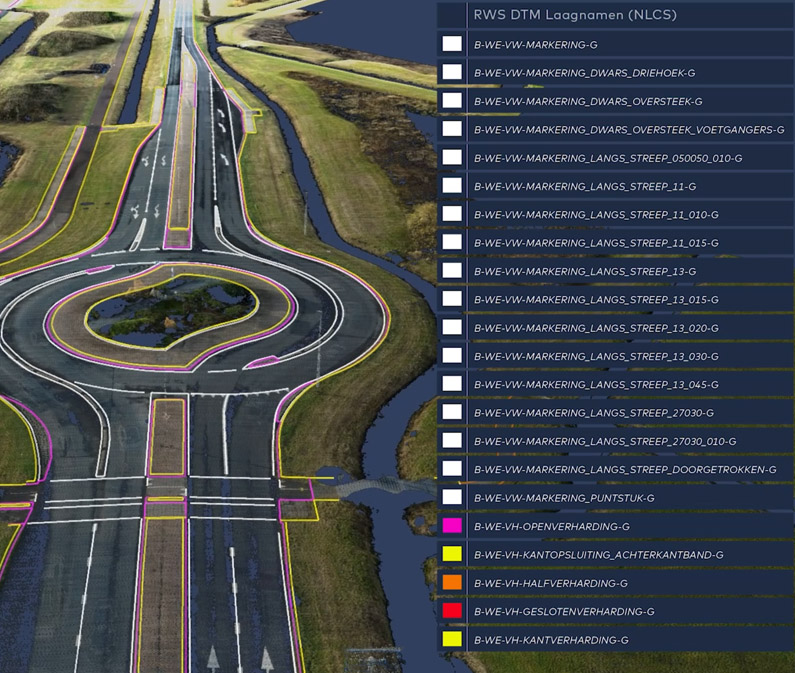

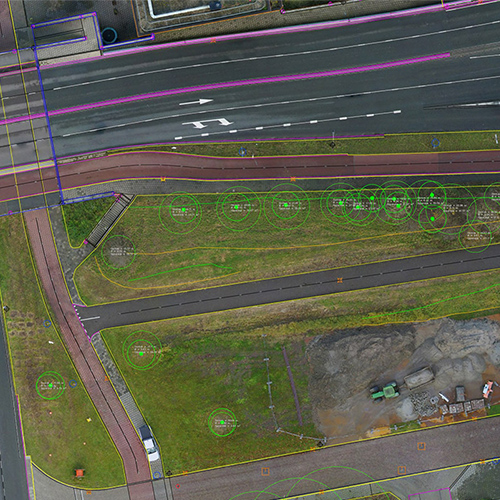

NLCS, RAW, RWS of een eigen standaard
Vaak als DWG geleverd, soms geoptimaliseerd voor GIS
Een gemodelleerd hoogtemodel
Een maaiveldmodel
Revit of BIM-model
Een 3D-situatiemodel
Onze werkwijze
Jullie komen vliegen met een drone en een week later heb ik een situatietekening? Hoe werkt dat? De techniek staat voor niets. Door een speciale mix van sensoren, software en hardware, zijn wij in staat om accurate topografische metingen – in alle soorten en maten – aan te leveren. Veel sneller dan traditionele methodes en daardoor vaak betaalbaarder.
Stap 1: Werkgebied inscannen met drone
Aan de hand van een werkgrens scannen wij het complete werkgebied, meestal met zowel fotogrammetrie als lidar, voor de meest volledige dataset.
Stap 2: Ruwe data verwerken
Onze collega’s op kantoor zorgen ervoor dat de ruwe data wordt omgezet (ge-processed) tot een werkbaar bestand voor de tekenaars. Onze workstations draaien standaard overuren.
Stap 3: Tekenwerk
In deze stap worden de gewenste onderdelen uit de aanvraag op tekening gezet. Door een mix van handwerk en algoritmes zijn onze tekenaars in staat om de gewenste bestanden te leveren.
Toepassingen van drone situatiemetingen
De wereld omzetten naar CAD of GIS lijnwerk kan op allerlei manieren, maar de situatietekening uit drone geodata onttrekken is de meest robuuste manier.

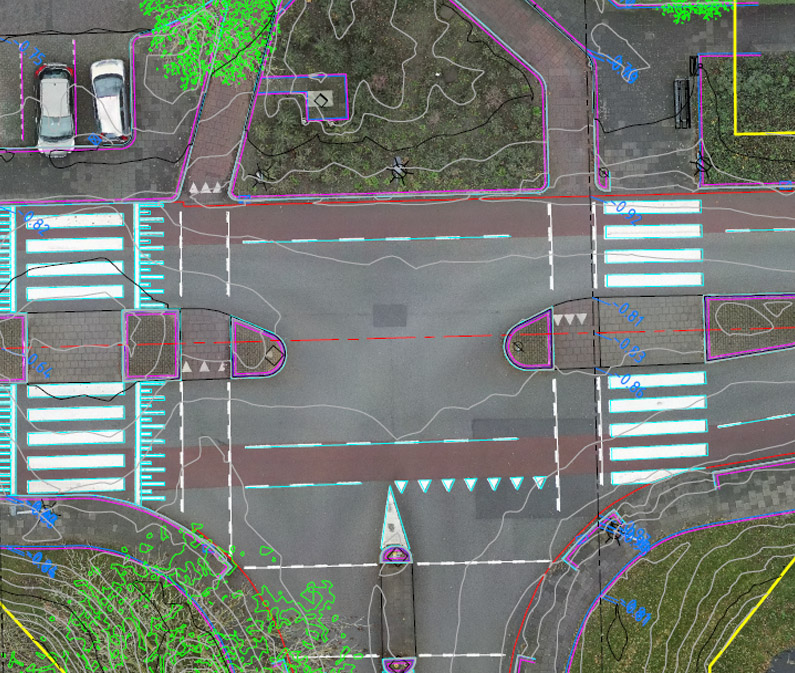

Infraprojecten
Onze meettechniek neemt bij infraprojecten een hoop kopzorgen weg. Geen zorgen meer over landmeters op en langs de weg. Wij meten de weg zonder afzetting of opstopping. En vrijwel iedere vierkante centimeter is in kaart gebracht.
- Wegonderhoud
- Reconstructie
- Wijziging verkeerssituatie
- Voorbereiding nieuwe infrastructuur

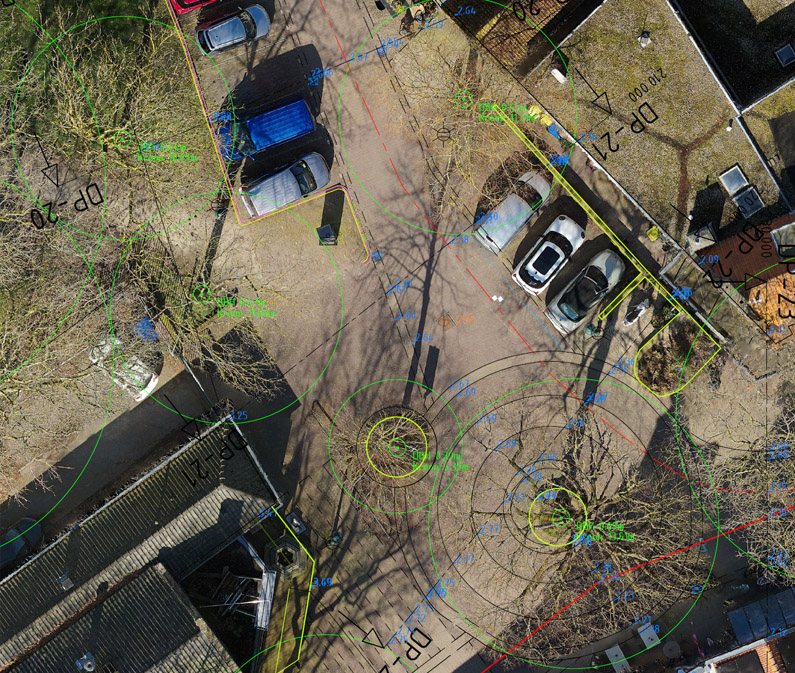

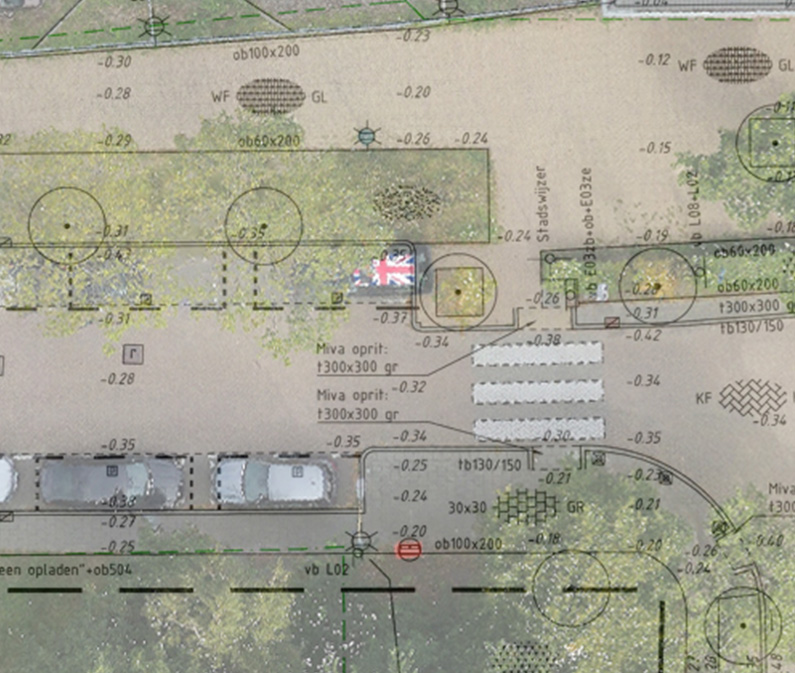

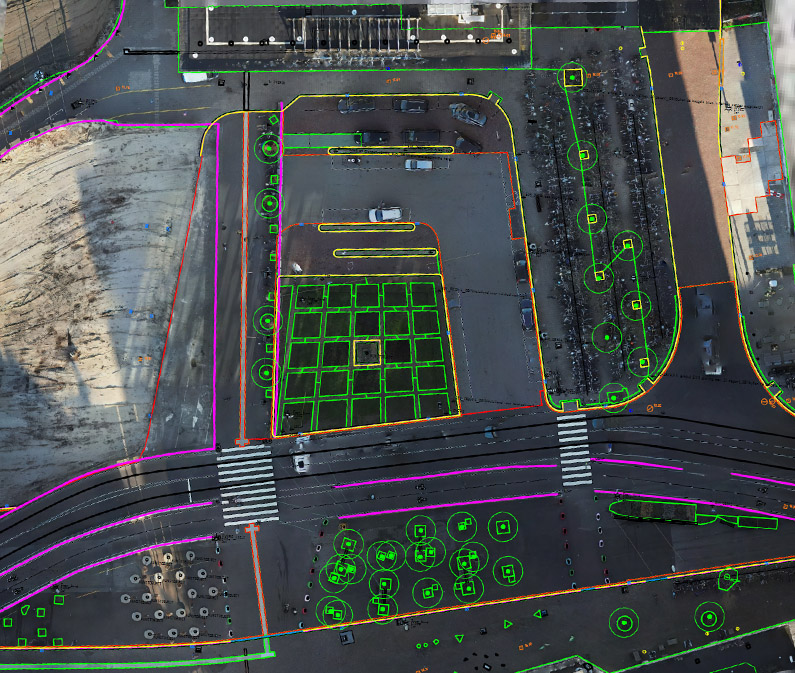

Openbare ruimte
Momenteel veranderd er ontzettend veel in de openbare ruimte. Gemeenten en provincies staan voor complexe vraagstukken en onze meettechniek geeft daarbij betere inzichten. Bovendien leveren wij sneller dan andere methodes.
- Herinrichting straten & pleinen
- Klimaatadaptatie
- Beheer & onderhoud
- Verkeersveiligheid

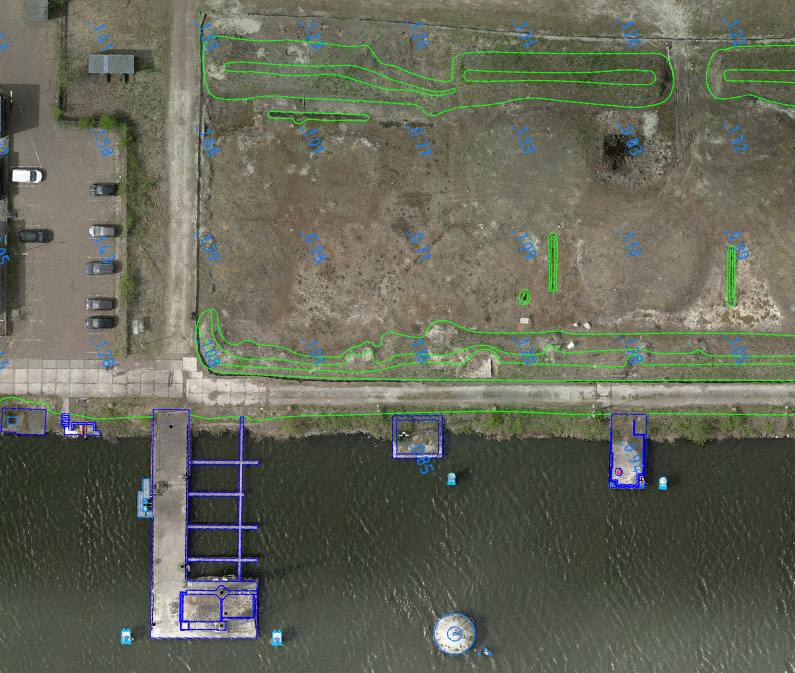

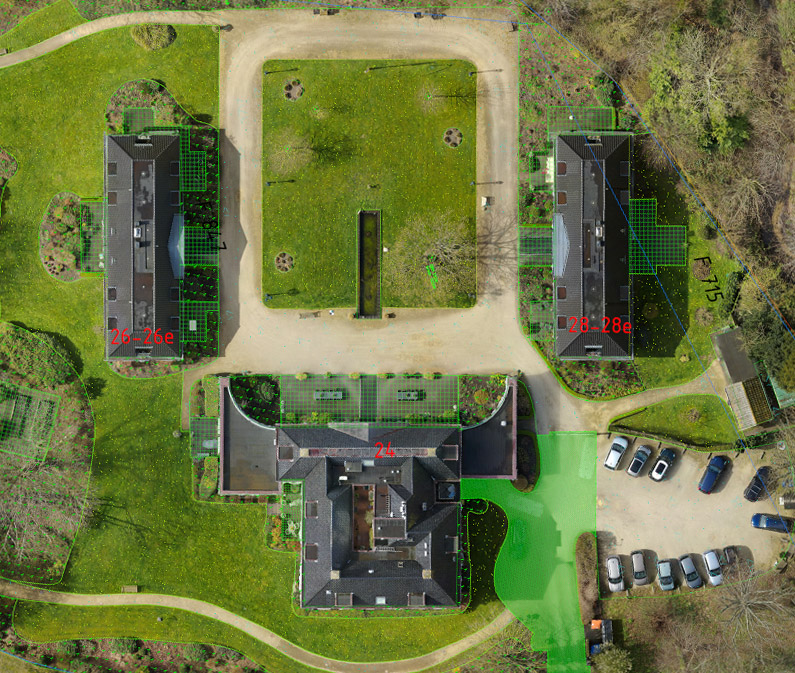

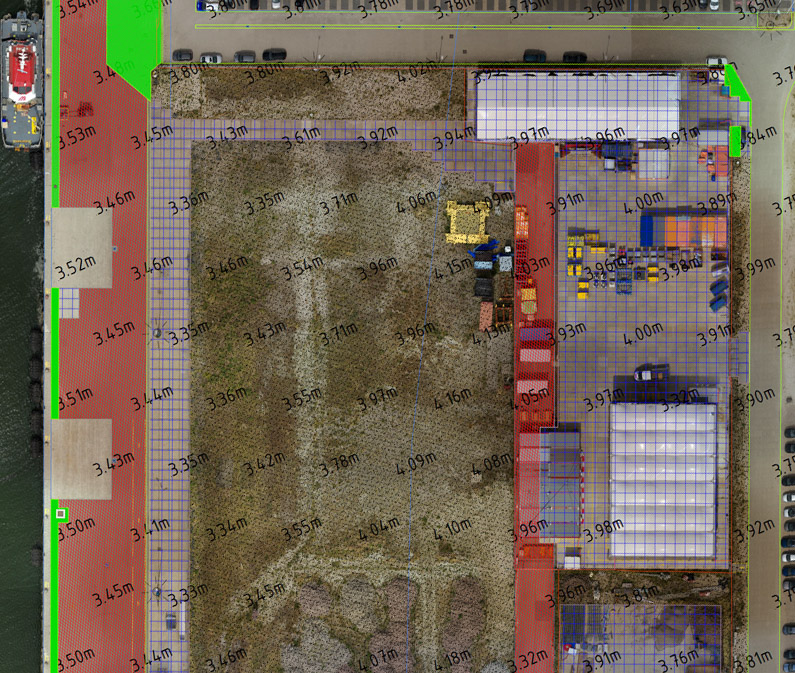

Toekomstige en gerealiseerde bouw
Een nauwkeurige & volledige onderlegger is essentieel voor een goed ontwerp. Maar deze moet ook snel ingewonnen worden. En bovendien betaalbaar zijn. Onze werkwijze sluit naadloos aan op de hedendaagse eisen.
- Ontwerp & voorbereiding nieuwbouw
- Renovatie
- Transformatie
- As-built & revisie
“De mannen van SkyWise weten hoe het werkt. Hoe kun je de buitenruimte in één klap in XYZ en met fotogrammetrie in beeld brengen.
Van lidar tot orthofoto, van toen en nu tot 3D: je projectgebied wordt snel ingevlogen. De techniek en mogelijkheden zijn bijna oneindig, je moet ze alleen durven te gebruiken.”
Roy Noom
Directie Ing. Bureau Gem. Zaanstad
Wat kan ik verwachten?
Wij danken ons bestaansrecht aan het feit dat we bestanden aanleveren waar klanten iets mee kunnen. Maar de kracht van een drone meting is dat wij vaak meer kunnen leveren dan alleen een tekening of model. Afhankelijk van de wens kunnen wij een scala aan bestanden, portals en outputs leveren die een aantal jaar geleden nog ondenkbaar waren.
Welke bestanden worden geleverd?
Door onze jarenlange ervaring weten wij dat het onzinnig is om alle beschikbare bestanden te delen. Hieronder een selectie van de meest voorkomende en optionele leveringen.
Standaard inbegrepen
NLCS
RAW
BGT+
GIS
Situatietekening
De huidige of nieuwe (tussentijdse) situatie omgezet in lijnwerk, vlakken, punten en/of objecten, voor allerlei doeleinden, te leveren in allerlei standaarden.
Te leveren in allerlei bestandsvormen:
- CAD: .dxf, .dwg
- GIS: .shp, .gpkg
- Rapportage in .pdf
Standaard inbegrepen
GeoTIFF
TrueOrtho
BigTIFF
Orthophoto
De orthophoto is onze satellietkaart, maar dan 1000x scherper. Inzoombaar tot een euromunt en altijd ge-georefereerd naar het gewenste coördinatenstelsel.
Geleverd als .TIFF, bruikbaar in:
- Civil3d, Autocad, Microstation
- ArcGIS, QGIS
Optioneel
Puntenwolk
De puntenwolk (ofwel pointcloud) is de ruwe basis van al onze datasets. Een 3D kloon van de werkelijkheid, in miljoenen meetpunten, op centimeter nauwkeurig.
Geleverd als .LAS of .LAZ, bruikbaar in:
- Civil3d, Revit, Recap
- ArcGIS
Optioneel
Hoogtemodel (3D surface)
Een zeer nauwkeurig en gemodelleerd hoogtemodel van de locatie, leverbaar voor ieder gangbaar software pakket.
Te leveren in allerlei bestandsvormen:
- CAD: .dxf, .dwg, .xml
- GIS: .shp, .tiff
- Revit: .rvt (toposolid)
- Rapportage in .pdf
Optioneel
Revit/BIM model
Een 3D gemodelleerd model van de huidige situatie, van het maaiveld, gebouwen, objecten en elementen naar keuze.
Te leveren in allerlei bestandsvormen:
- Revit: .rvt
- Archicad: .ifc
- Sketchup: .ifc
Optioneel
Cloud Viewer
De ingewonnen drone data gevisualiseerd in de cloud, zonder dat er technische programma’s als Autocad of ArcGIS nodig zijn.
Te openen op allerlei apparaten:
- Desktop
- Laptop
- Tablet, mobiel
Voordelen van een drone situatietekening
Volledig beeld
We leggen het volledige projectgebied in één keer vast. Van verhardingen en belijning tot groen, gebouwen, straatmeubilair en terreinhoogtes.
Hoge nauwkeurigheid
Onze drone metingen worden nauwkeurig ingepast en gecontroleerd. Zo vormt de situatietekening een betrouwbare basis voor ontwerp, voorbereiding en engineering.
Minder hinder
Grote gebieden kunnen vanuit de lucht worden ingemeten zonder dat we overal fysiek hoeven te lopen. Daardoor is er minder hinder voor gebruikers van het gebied.
Achteraf terugkijken
Naast de tekening leggen we de volledige bestaande situatie visueel vast. Handig als er later een vraag over een object of detail voorbij komt.
Voorspelbare kosten
Wij geven vooraf een vaste prijs, dus geen uurtje factuurtje. Geen verborgen kosten. En meerwerk overleggen wij altijd.
Tekening op maat
Niet ieder project vraagt om dezelfde detaillering. We stemmen vooraf af welke objecten, lagen en coderingen nodig zijn.
Eén drone meting = multi-inzetbaar
Als er plots een ander bestand gewenst is (hoogtemodel, BIM model, GIS bestand), dan kunnen wij dat (meestal) vanuit de originele drone meting leveren.
Project zichtbaar in de cloud
Tegen meerprijs kunnen wij het hele project (visueel in 3D en met CAD of GIS overlay) in de cloud zetten. Te openen op ieder apparaat, en superscherp.
Veelgestelde vragen (FAQ)
Wij begrijpen dat een verandering van meettechniek vragen op roept. Daarom beantwoorden wij hieronder de meest voorkomende vragen.
Staat je vraag er niet tussen?
Stuur ons een bericht via het formulier onderaan deze pagina. Doorgaans antwoorden wij binnen 24 uur.
Heeft u direct een antwoord nodig?
Bel ons tijdens kantooruren op 023-2022047. Onze collega’s kunnen de meeste vragen direct beantwoorden.
